При покупке видеонаблюдения 80% покупателей смотрят только на мегапиксели (2 Мп, 4 Мп, 8 Мп), забывая про оптику. В итоге камера за 15 000 рублей с расстояния 15 метров вместо лица человека или номера машины выдает размытое пятно. Причина — неправильно подобранное фокусное расстояние (f) и угол обзора. В этом гиде инженеры video74.ru простыми словами объяснят, как работает оптика и какой объектив выбрать под вашу задачу.
1. Главный закон оптики: угол против детализации
Фокусное расстояние объектива измеряется в миллиметрах (мм / mm). Оно определяет, какой сектор пространства попадет в объектив и насколько крупными будут объекты в кадре.
Широкий угол обзора (100°–110°)
Охватывает всю комнату, парковку или двор целиком. Но объекты вдали кажутся мелкими: разглядеть лицо нарушителя дальше 4–5 метров не получится.
Узкий угол обзора (20°–25°)
Работает как бинокль. Охватывает только узкий коридор или калитку, но позволяет четко идентифицировать лицо или номер авто на дистанции до 30–40 метров.

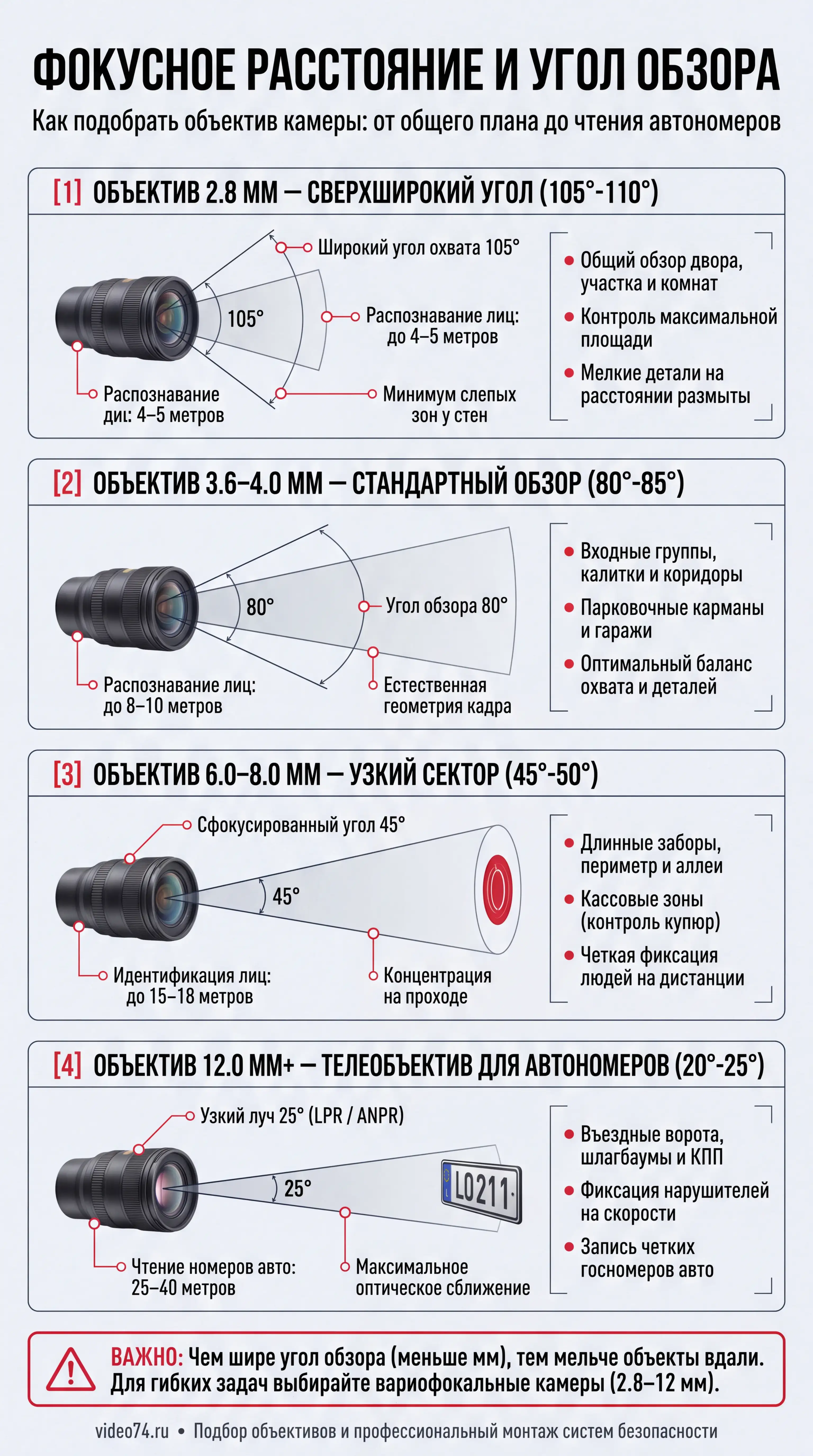

2. Сводная таблица объективов: дистанция и задачи
Значения приведены для стандартных IP-камер с распространенной матрицей 1/2.8" и разрешением 2–4 Мп:
| Фокус (мм) | Угол обзора | Дистанция распознавания лица | Для каких зон подходит |
|---|---|---|---|
| 2.8 мм | ~105°–110° | до 4–5 метров | Комнаты, офисы, общий обзор двора, фасады зданий (минимум слепых зон). |
| 3.6 – 4.0 мм | ~80°–85° | до 8–10 метров | Входные группы, крыльцо, калитка частного дома, гараж, лестничная площадка. |
| 6.0 мм | ~50°–55° | до 15–18 метров | Линия забора, длинный коридор, аллея, проезд между складами. |
| 12.0 мм | ~20°–25° | до 30–40 метров | Въездные ворота, шлагбаумы, чтение автомобильных номеров (LPR/ANPR). |
| 2.8–12 мм (Вариофокал) | от 25° до 105° | Настраивается на месте | Универсальный объектив с оптическим приближением под любую нестандартную задачу. |
3. Стандарт DORI: как профессионалы считают плотность пикселей
В профессиональном проектировании систем безопасности используется европейский стандарт EN 62676-4 (система DORI). Он делит задачу наблюдения на 4 уровня плотности пикселей на метр:
Обнаружение
25 px/м
Позволяет только заметить: в кадре есть человек или машина, но деталей не видно.
Наблюдение
62 px/м
Видны силуэт, цвет одежды, направление движения и марка автомобиля.
Распознавание
125 px/м
Можно узнать знакомого человека или постоянного посетителя.
Идентификация
250 px/м
Четкое лицо незнакомца и госномера авто для передачи в полицию или суд.
4. Типы объективов: фикс, вариофокал или моторизованный?
1. Фиксированный (Fix)
Фокус задан на заводе (2.8 мм или 4 мм). Изменить угол нельзя.
- Самая доступная цена
- Компактный размер корпуса
- Идеально, когда дистанция до цели известна заранее
2. Ручной вариофокал
Угол настраивается вручную регулировочными винтами при монтаже (2.8–12 мм).
- Точная подгонка под границы участка
- Нет переплаты за электромотор
- Для изменения зума нужно лезть на стремянку
3. Моторизованный (Трансфокатор)
Оптический зум управляется прямо из приложения на смартфоне или ПК.
- Мгновенный оптический зум без потери качества
- Автоматическая подстройка фокуса (Auto-focus)
- Максимальное удобство эксплуатации
Вам также может быть интересно
Смежные услуги, готовые комплекты и онлайн-сервисы расчета систем безопасности
5. Готовые сценарии: что выбрать для вашего объекта
